k3s 워커노드 설치하고 k3s 대시보드 확인하기

k3s 워커노드 설치하고 k3s 대시보드 확인해보는 실습을 해보도록 한다.

- 마스터 노드 OS : Ubuntu 22.04.1 LTS

- 워커 노드 OS : CentOS Linux release 7.5.1804 (Core)





https://gmffl.tistory.com/entry/ubuntu%EC%97%90-k3s-%EB%A7%88%EC%8A%A4%ED%84%B0-%EB%85%B8%EB%93%9C-%EC%84%A4%EC%B9%98-%EC%89%BD%EA%B3%A0-%EA%B0%84%EB%8B%A8%ED%95%98%EA%B2%8C

ubuntu에 k3s 마스터 노드 설치 쉽고 간단하게



k3s 마스터 노드 설정방법은 위 링크를 참고한다.





워커노드 설치

# 해당 포트가 워커 노드에서 열려 있어야함

• [프로토콜] / [포트 범위] / [목적]
• TCP / 10250 / kubelet API
• TCP / 30000-32767 / nodePort services





# 먼저 마스터 노드에서 NODE_TOKEN과 MASTER_IP를 확인



# node token 확인
cat /var/lib/rancher/k3s/server/node-token

# 마스터 노드 ip 확인
kubectl get node [master node NAME] -ojsonpath="{.status.addresses[0].address}"

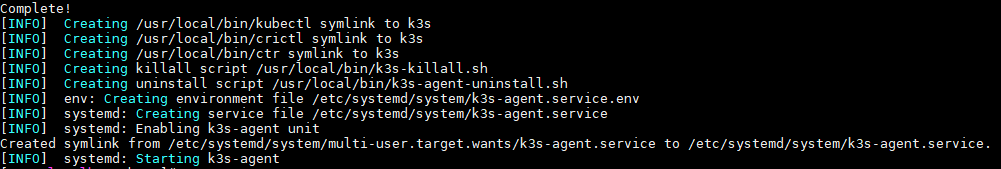

# 워커노드 서버에서 k3s 워커 노드 설치

- 반드시 마스터와 워커를 서로 다른 서버에 설치해야함!



sudo curl -sfL https://get.k3s.io | INSTALL_K3S_VERSION=v1.24.6+k3s1 K3S_URL=https://[master node IP]:6443 K3S_TOKEN=[mastr node TOKEN] sh -

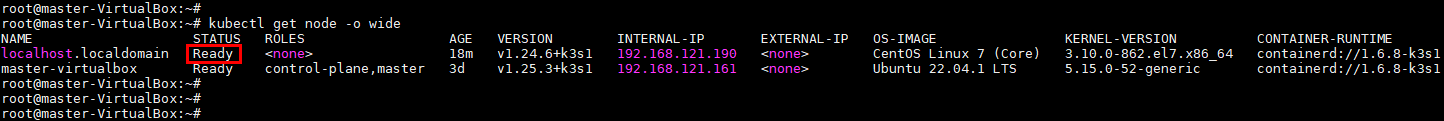

# 마스터 노드에서 쿠버네티스 클러스터 확인



kubectl get node -o wide





- 기존 마스터 노드 외에 새로운 워커 노드가 Ready 상태로 조회되면 정상적으로 클러스터가 구성됨





만약 설치 후 마스터, 워커 노드 둘 중 하나라도 NotReady 상태가 지속되면 문제가 발생!



- 이런 경우에 문제가 발생한 각 노드에서 로그 확인을 통해 문제를 추적해볼 수 있음



# 마스터 노드 로그 확인



# 마스터 노드 상태 확인
sudo systemctl status k3s.service

# journald 로그 확인
sudo journalctl -u k3s.service



# 워커 노드 로그 확인



# 워커 노드 상태 확인
sudo systemctl status k3s-agent.service

# journald 로그 확인
sudo journalctl -u k3s-agent.service









k3s 대시보드에서 워커노드 확인

- 지난번 k3s 대시보드를 구성하였으므로 해당 대시보드에서도 워커 노드를 확인해본다!



* k3s 대시보드 설치 및 확인 방법은 아래 링크를 참고!

https://gmffl.tistory.com/entry/k3s-dashboard-%EC%84%A4%EC%B9%98-%EB%B0%8F-%EC%9B%90%EA%B2%A9-%ED%97%88%EC%9A%A9-%EC%84%A4%EC%A0%95Node-Port%EB%B0%A9%EC%8B%9D

k3s dashboard 설치 및 원격 허용 설정(Node Port방식)





- k3s 대시보드의 [클러스터 > 노드] 탭에서 추가된 워커 노드의 상태를 볼 수 있음!
